Sofern keine CAD-Daten existieren, lassen sich Objekte oftmals schwer nachbauen – mithilfe von digitaler 3D-Erfassung und Flächenrückführung (Reverse Engineering) wird die Konstruktion zum Kinderspiel. Aber was so einfach erscheint, stellt sich als eine beachtliche Aufgabe heraus. Messtechnik Neth ist spezialisiert auf Nachkonstruktionen – wir erstellen hochwertige CAD-Datensätze auf der Basis von 3D Scandaten.
Eine Flächenrückführung erfolgt in 4 vordergründigen Arbeitsstufen, die wir Ihnen aus Leipzig im Folgenden eingehender vermitteln wollen.

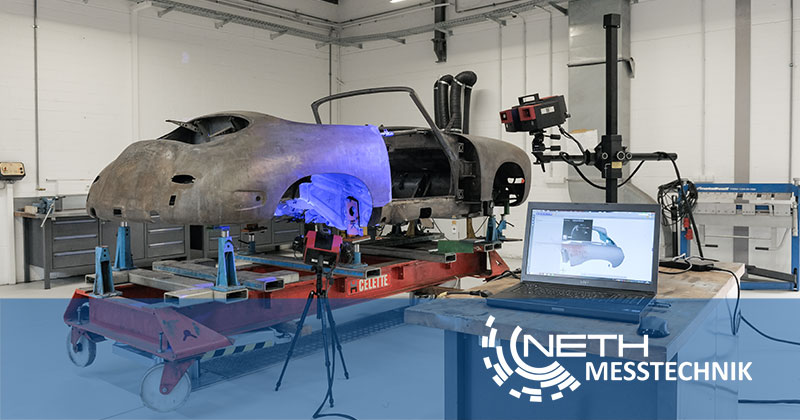

Der beginnende Arbeitsschritt erklärt die 3D Digitalisierung sowie Messung des flächenrückführenden Bauteils – ob berührendes oder berührungsloses Messverfahren, jede Methode ist in diesem Schritt nutzbar. Wir von Messtechnik Neth bevorzugen flächenhaft messende Systeme, weil nur so die genaue Vermessung garantiert ist. Wir sprechen hier von einer Dimension von bis zu 100.000 bis sogar zu mehreren Millionen Pixel – das daraus erzeugte Resultat nennen wir eine Punktewolke, die sämtliche x,y und z Koordinatenpunkte innehat. Für die digitale 3D-Erfassung benutzen wir bei Messtechnik Neth i. d. R. ein Laserscanner.
Im weiteren Schritt geht es um den den Filterprozess: Es ist üblich, dass die generierte Punktewolke Abstufungen beinhaltet. Mit einem intelligenten Softwaresystem ist uns eine DatenDatenreduzierung auf das Wesentliche möglich. Dabei werden alle Punkte, die für die Flächenrückführung ungebräuchlich sind, gelöscht. Bei Messtechnik Neth nutzen wir den Filterungsvorgang vor allem, wenn eine lückenhafte Punktewolke vorliegt. Ebenso, wenn zu zahlreiche Pixelpunkte auf einer ebenen Fläche abweichen oder unmethodische Ausreißer vorhanden sind.
Der folgende Prozessschritt erklärt die Triangulation, also die Dreiecksvermaschung. Grundlegend werden dabei 3 benachbarte Punkte zu einem Dreieck vereinigt. Dank besonderer Scan Software geschieht dieser Arbeitsprozess völlig automatisiert. Das Resultat sind flächenhafte Dreiecke. Mit Hilfe einiger Schattierungen wird das Bauteil körperhaft und wirklichkeitsnah abgebildet. Die Speicherung der Oberflächen geschieht im STL-Format.
Der vierte Schritt ist der Wichtigste, da hier die genaue Konstruktion der Flächen stattfindet. Je nach Schwierigkeit nimmt dieser Prozessschritt an die 90 Prozent des ganzen Flächenrückführungsprozesses ein. In diesem Zusammenhang spielen die Erfahrung in der Vermessungstechnologie sowie das Fachwissen der geübten Teammitglieder eine überaus große Rolle. Leider meinen viele neue Kunden, dass der ganze Prozess des Reverse Engineerings innerhalb weniger Mausklicks umgesetzt wird – dem ist nicht so. Sie können die fortschrittlichste, qualitativste und teuerste Digitalkamera kaufen, aber bloß wenn Sie zahlreiche Stunden Arbeitserfahrung aufweisen, können Sie diese auch professionell und perfekt beherrschen. Gleichermaßen ist es mit den Softwareanwendungen für die Flächenrückführung – fast alle Arbeitsschritte benötigen jahrelange Arbeitserfahrung und basieren auf dem Ermessen der fachkompetenten Mitarbeiter. Obendrein ist der Kontakt mit dem Kunden nötig, damit exakte Resultate zu erreichen sind.
Den Weg zu einer hochwertigen Nachkonstruktion bilden die Mitarbeiter und die genutzten Messgeräte. Beide Komponenten entscheiden über die Ergebnisqualität. Für die Konstruktion von 3D Objekten ist ein 3D Scanner erforderlich. Was für Eigenschaften sollte dieser haben? Ein 3D Scanner muss leistungsfähig eine genaue und zügige Aufnahme bieten. Lediglich wenn diese Bedingungen gegeben sind, können eine Arbeitseffizienz und eine flexible Verwendung zugesichert werden. Ferner ist der Standort ein relevanter Aspekt, der gewisse Bedingungen erfüllen muss. Die Messtechnik Neth GmbH wurde offiziell von der Deutschen Akkreditierungsstelle anerkannt und wir können dadurch nachweisen, dass wir alle Vorgaben und Vorschriften in der Konstruktion von Objekten und der kompletten Messtechnik erfüllen.
Die Bestimmung geometrischer Teile eines Bauteils mit klassischen Messtechniken ist fast undurchführbar. Bei Messtechnik Neth sind wir in der Lage, mittels des Arbeitsprozesses der Flächenrückführung akkurate und ökonomische 3D Objekte von realen Bauteilen herzustellen. Maschinen und Fertigungsanlagen sind kostenintensiv und bedürfen einer hohen Investition, aber meistens sind keine digitalen Dokumente verfügbar. Wenn man ein Ersatzteil produzieren will, ist im Regelfall eine sehr aufwendige Arbeit erforderlich – wenn da nicht eine Softwareanwendung wäre. Mit der Reverse Engineering Methode wird aus bestehenden Daten ein 3D Objekt generiert – eine zeitsparendere und derartig effiziente Nachbildung eines Ersatzteils gibt es nicht. Verwenden auch Sie aus Leipzig die Möglichkeiten für detaillierte Konstruktionen.
Dass ökonomische Produktivität und Arbeitseffizienz in Ihrem Betrieb eine wesentliche Rolle spielen, ist uns bekannt. Sie gestalten Ihre Arbeitsvorgänge sowie den vollständigen Unternehmensprozess so, dass Sie in Leipzig konkurrenzfähig und überlegen gegenüber Ihren Mitbewerbern sind. Die Konstruktion von 2D und 3D Objekten mittels Flächenrückführung bietet hier eine erfolgsversprechende Methode. Sie genießen dabei Pluspunkte, wie Kostenreduzierung, bessere Produktionskapazitäten und gesenkte Investitionskosten.
Wir arbeiten einen Schritt weiter: Das zweistufige Vorgehen ist unsere Waffe, die unbesiegbar ist.
Wir sind stolz darauf, dass wir ein solches Arbeitskonzept in unserem Prozessablauf einführen konnten. Damit sind wir konkurrenzlos und herausragend. Wir verstehen unser Handwerk und beherrschen sowohl die visuelle als auch die taktile 3D Vermessung einwandfrei.
Wir sind nicht bloß ein Unternehmen, welches professionelle Vermessungstechnologie anbietet – wir sind Ihr Ansprechpartner von Beginn an. Wir bearbeiten Konzeptionen, wir unterstützen Sie aus Leipzig bei Korrekturen und fertigen ausführliche Prototypprüfberichte und bei uns bekommen Sie Schadens- und Materialprüfungen – jegliche Leistungen aus einer Hand! Messtechnik Neth ist ein beispielgebender Marktführer, nach der DIN ISO 17025 zertifiziert und Ihr offiziell anerkanntes Vermessungsunternehmen für hochpräzise Vermessungen beispielsweise in Raum- und Luftfahrt, Maschinenbau, Automobil und vielen anderen industriellen sowie technischen Branchen.
